自硬砂用宝珠砂

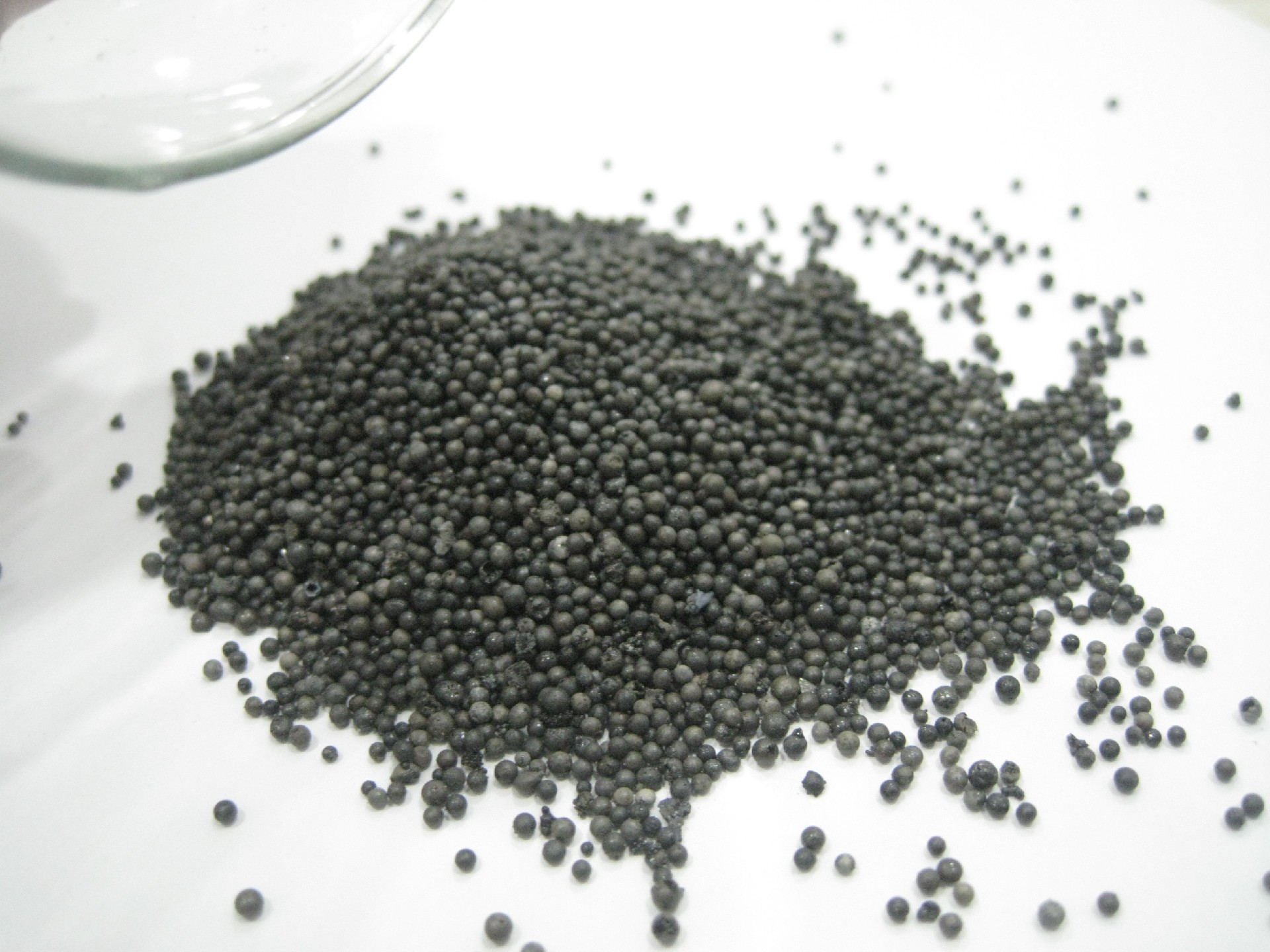

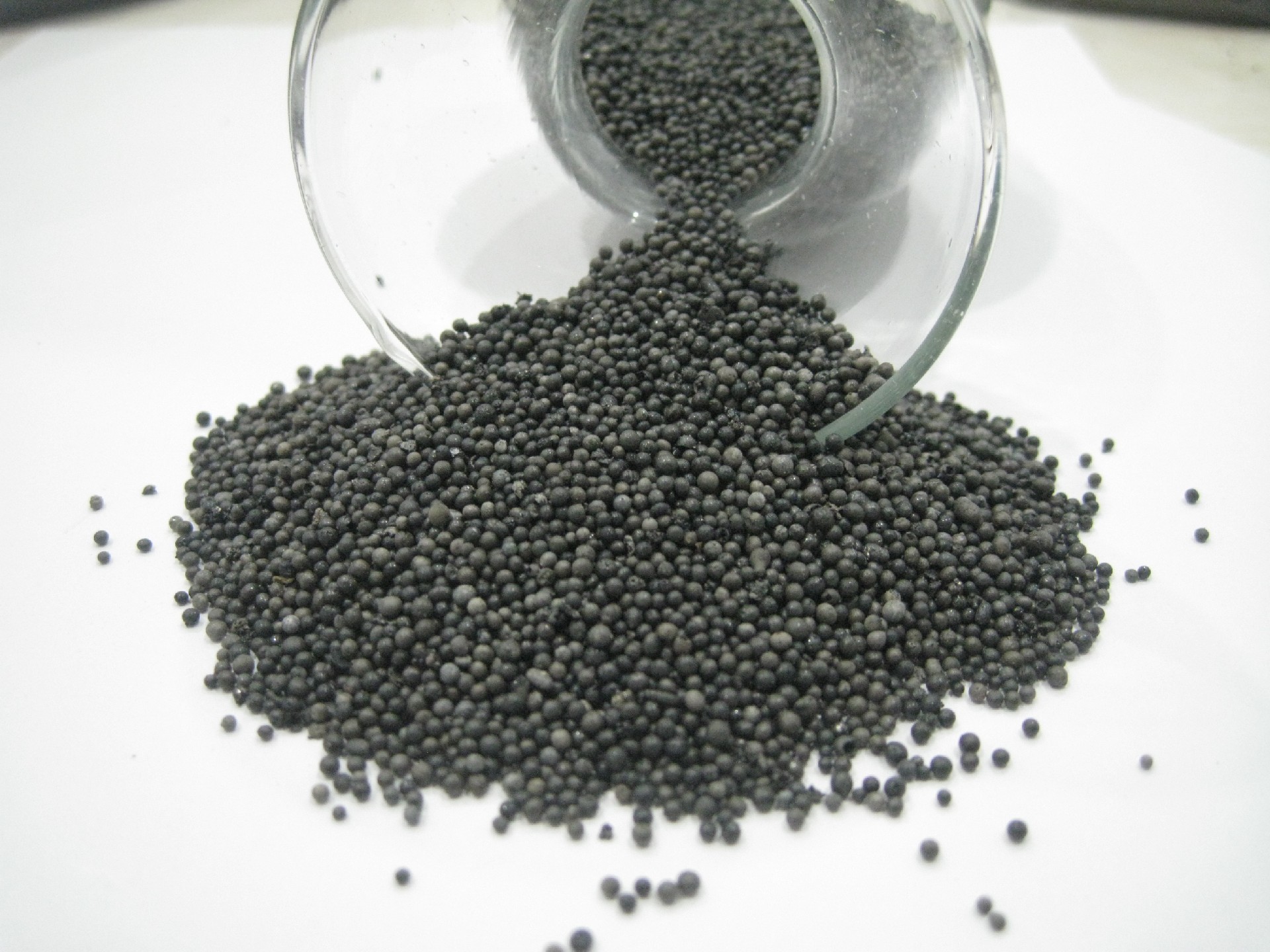

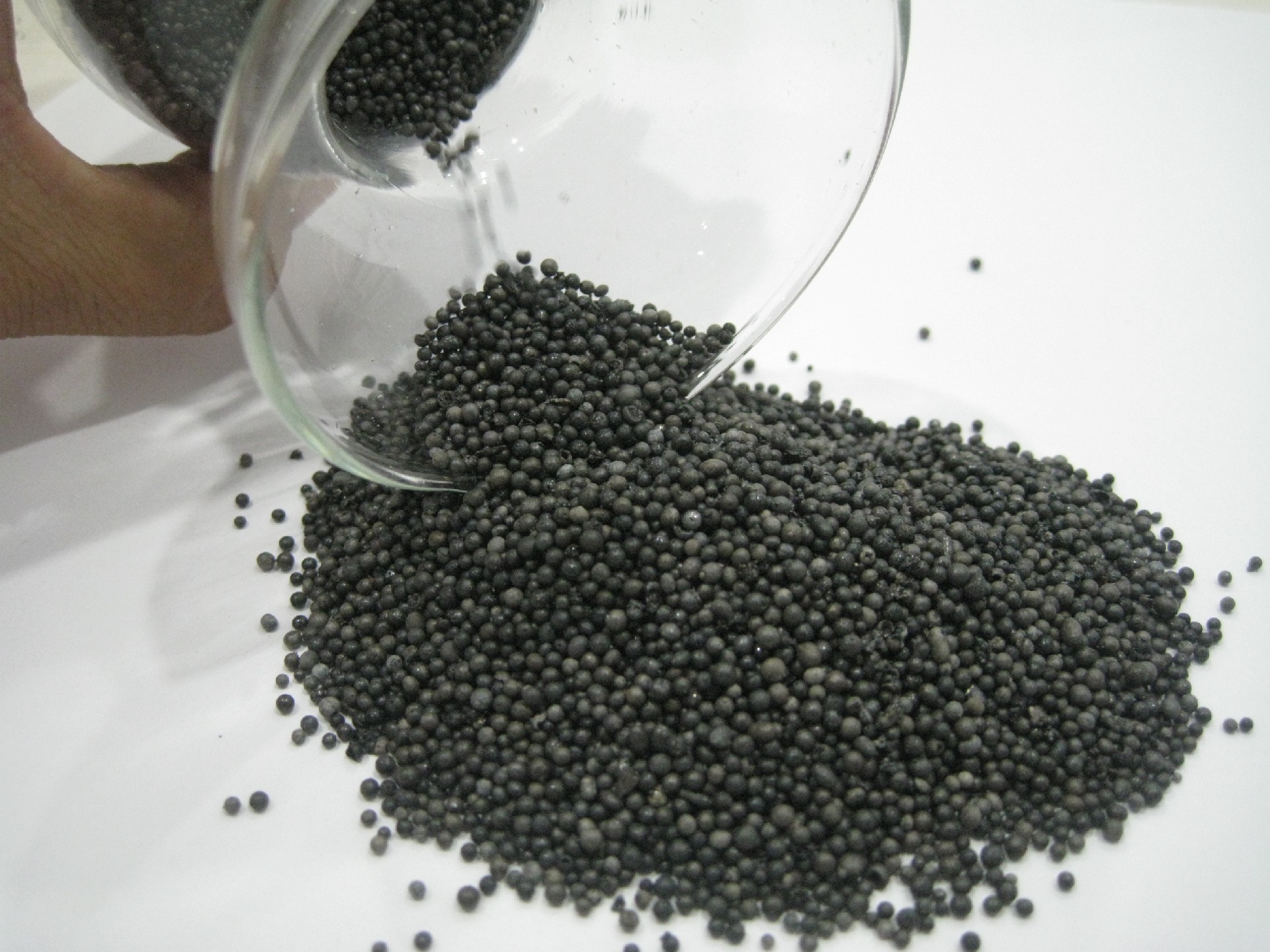

宝珠砂的物理及化学性能

粒　形	球形	Al2O3	≥71-75%
颜　色	黑色	SiO2	≤ 25%
耐火温度	≥ 1900℃	TiO2	≤ 1.5%
堆积比重	1.95 -2.05g /cm	Fe2O3	≤3%
真 密 度	3.2g /cm	CaO	≤0.45%
热 导 率	(1200 ℃)5.27W/M·K	PH 值	7-8
膨胀系数	(20-1000 ℃) 6 × 10-6/℃	粒度：	0.053mm-3mm

宝珠砂的特点：
--热膨胀系数小，用其配制型砂，铸件不会产生膨胀缺陷；
--砂粒为球形，流动性好， 易舂实，且透气性好
--表面光滑 ，结构致密 ，使得粘结剂能均匀覆盖
--宝珠砂属中性材料， 酸、碱粘结剂均可使用　
--回用再生性能好，性价比高　
　与铬铁矿砂、锆英砂相比，其价格只有锆英砂、铬铁矿砂 25 － 50% 。同时，因砂粒为球形，其表面积小，故树脂的加入量可减少 30 － 50% ，水玻璃的加入量≤ 4% ；并减少了粘结剂所产生的铸造缺陷，提高了铸件的成品率
--耐火度高，易溃散　　　
　宝珠砂的莫来石相大大高于烧结产品，具有良好的耐火性
--热导率大，稳定性好，不龟裂
--应用范围广　
也可以用于水玻璃砂、树脂砂、精密铸造及铜、铝件的抛光清理。
粒度分布表：

筛网号	10	20	30	40	50	70	100	140	200	270	底盘	AFS
粒径	1700	850	600	425	300	212	150	106	75	53	底盘
20-40		15-40	30-55	15-35	≤3							15-25
30-50		≤10	25-45	35-55	5-15	≤5	≤2					25-29
40-70			≤10	25-45	20-40	5-25	≤7	≤5				35-39
40-100			≤3	10-25	25-40	25-45	10-25	≤10	≤5			45-55
50-100				≤10	10-30	30-50	15-35	≤15	≤5	≤2	≤1	55-65
50-140				≤8	10-25	20-45	20-45	5-20	≤7	≤2	≤1	60-70
70-140					≤10	10-25	25-45	15-35	≤15	≤5	≤2	75-85
100-200						≤3	10-35	35-55	15-35	≤10	≤5	95-115
140-270							≤5	5-25	40-60	25-40	≤15	155-175
6-20	消失模铸造用砂

 主要用途：
--消失模铸造
--覆膜砂
--自硬砂
--冷芯盒
--大型铸钢件
--壳型铸造用
--引流砂
--涂料
--3D打印

包装: 1000kg吨包包装
